Wegeschranke mit Gegengewicht und Pendelstütze, 3000 – 7000 mm, Dreikant/Profil/Vorhang

Diese Wegeschranke ist mit einem Gegengewicht aus Stahl sowie einer Pendelstütze ausgestattet. Die am Schrankenbaum befestigte Pendelstütze sorgt bei geschlossener Schranke für Halt, ohne dass die Montage eines festen Auflagepfostens erforderlich wäre.

Funktionsweise der Wegeschranke mit Gegengewicht und Pendelstütze

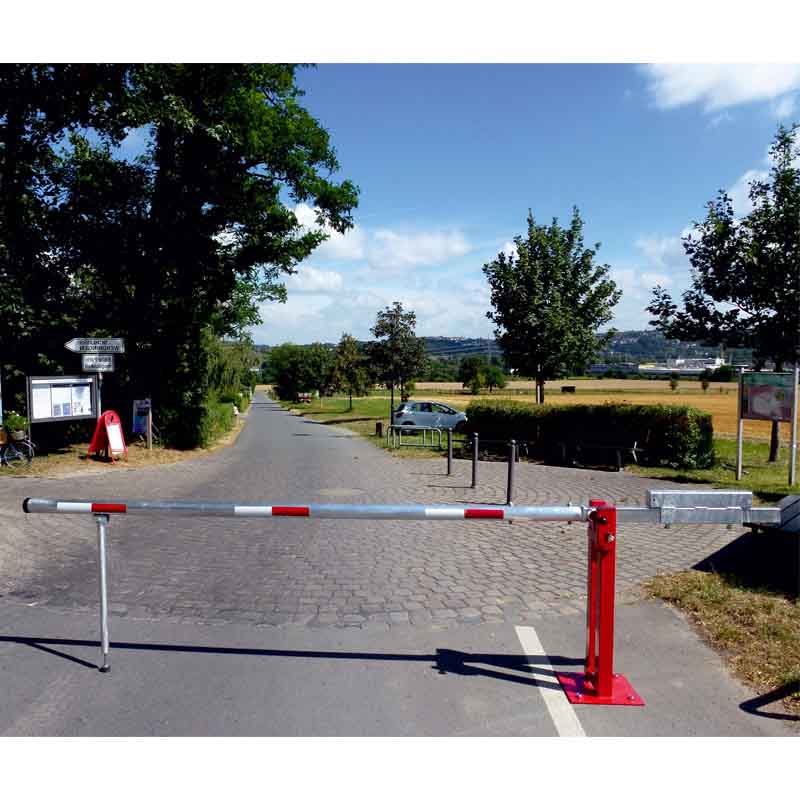

Die Wegeschranke mit Gegengewicht und Pendelstütze ist zum Absperren von Straßen, Zufahrten und Parkplätze optimal. Die nach oben schwenkbare Wegeschranke wird einfach per Hand hoch und runtergedrückt. Zum leichten Öffnen und Schließen ist ein Gegengewicht am Aluminium-Schrankenbaum befestigt. An der Hauptstütze befindet sich ein Steckbolzen zur Arretierung.

Drei Schließsysteme gegen unbefugtes Öffnen und Schließen stehen zur Auswahl: für Vorhangschloss, mit Dreikantverschluss nach DIN 3223 und Profilzylinderschloss mit Schlüsseln. Ein Vorhangschloss ist nicht im Lieferumfang enthalten. Dreikantschlüssel bitte direkt als Zubehör mitbestellen.

Sollten die drei Schlüssel beim Profilzylinderschloss nicht ausreichen, können Sie mit Mehrschlüsseln aufstocken. Wollen Sie mehrere Wegeschranken mit dem gleichen Schlüssel bedienen, bestellen Sie bitte die entsprechende Anzahl gleichschließender Profilzylinder dazu.

Der Schrankenbaum besteht aus einem starkwandigen unbeschichteten Aluminiumrohr Ø 80 mm. Zur besseren Sichtbarkeit werden rot-weiß reflektierende Streifen aufgeklebt. Die Pendelstütze wird aus einem Aluminiumrohr mit integriertem Ausgleichsfuß gefertigt.

Montage der Wegeschranke mit Gegengewicht und Pendelstütze

Ab der lichten Weite von 5000 mm wird der Schrankenbaum in zwei Teilstücken geliefert. Die feste Steckverbindung ist vor Ort einfach zu montieren. Bei Bedarf können Nieten für zusätzlichen Halt sorgen.

Die zusätzliche Montage einer Seilzugverstärkung sorgt für mehr Stabilität. Ab 5 Meter wird die Seilzugverstärkung auf jeden Fall empfohlen. Mit ihr wird auch verhindert, dass Personen sich auf den Schrankenbaum setzen.

Die Hauptstütze wird von Schake aus 70 x 70 mm Vierkantstahlrohr gefertigt. Eine angeschweißte Stahlplatte mit vier Bohrungen sorgt für die leichte Befestigung zum Aufschrauben auf dem Boden. Zum Aufdübeln empfehlen wir unseren Befestigungsschraubensatz Typ 3.

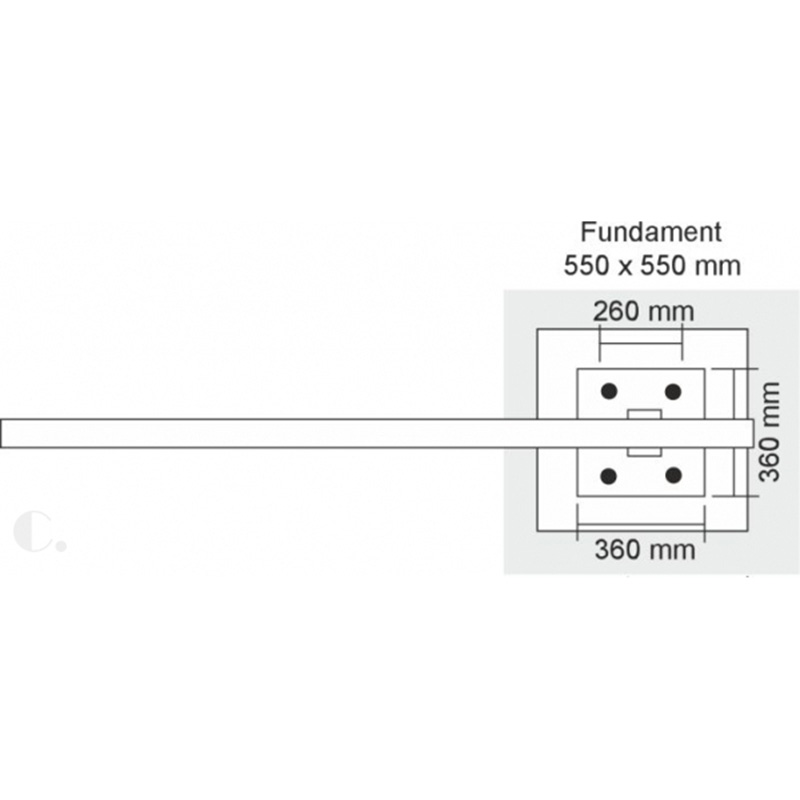

Zur dauerhaften Montage und Befestigung im Beton empfehlen wir für die Hauptstütze ein Fundament mit 550 x 550 mm Breite und 900 mm Tiefe. Angaben ohne Gewährleistung.

Variantenübersicht

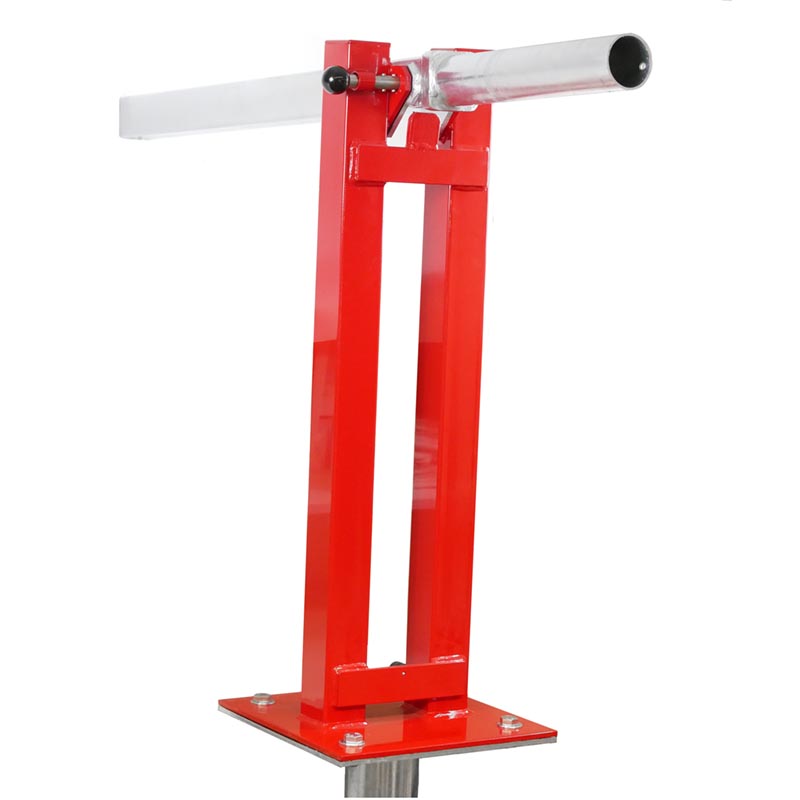

Hauptstütze

• Stahlkonstruktion 70 x 70 mm Vierkantrohr
• mit Bodenplatte 360 x 360 x 8 mm, zum Aufdübeln
• inklusive 4 Bohrungen mit 20 mm Durchmesser für Bodenanker
• Farbe: feuerverzinkt und rot pulverbeschichtet

Schrankenbaum

• starkwandiges Aluminiumrohr
• Durchmesser: 80 mm
• mit Gegengewicht am Ende
• Farbe: unbeschichtet mit weiß/rot reflektierenden Streifen RA 1

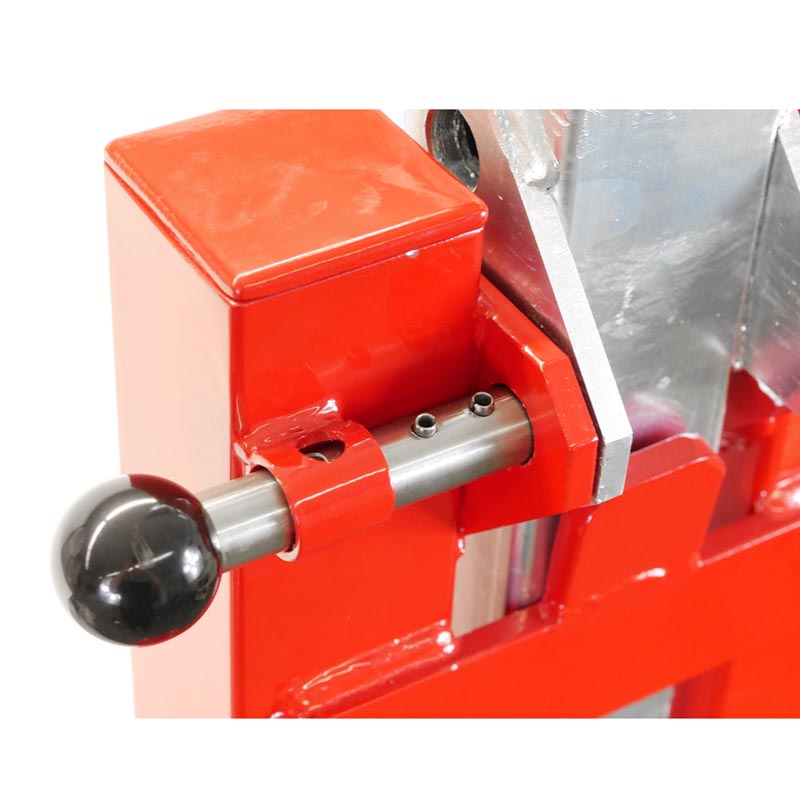

Verschluss

• an der Hauptstütze mit Steckbolzen, mit Vorhangschloss, Dreikantverschluss nach DIN 3223 oder Profilzylinderschloss
• Arretierung bei geöffneter und geschlossener Schranke

Pendelstütze

• Aluminiumrohr mit Ausgleichsfuß und Gummibelag

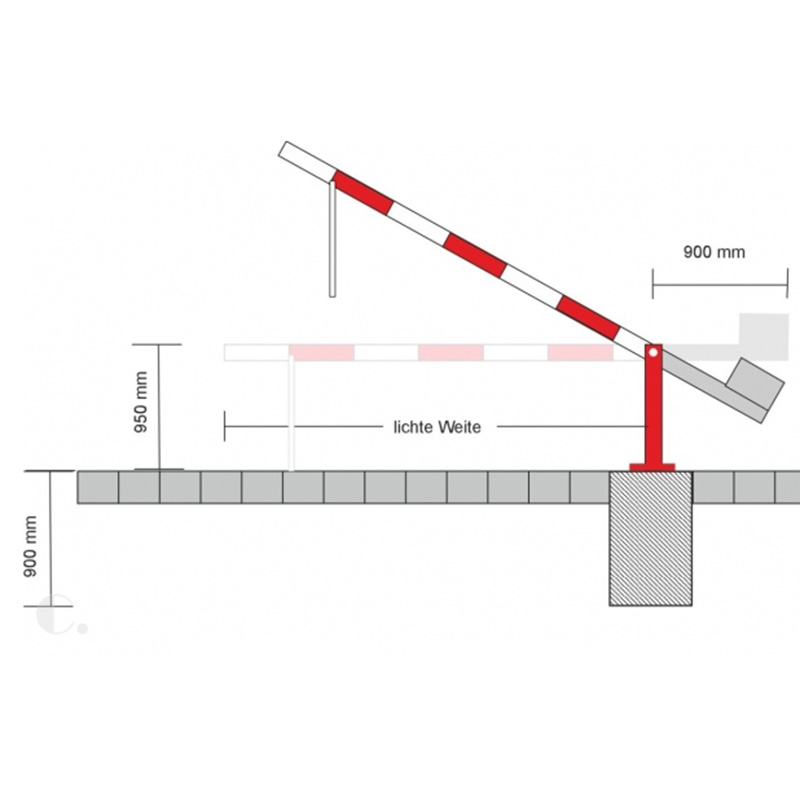

Gesamtbreite

• Breite = lichte Weite + ca. 900 mm
• Höhe Überflur: ca. 950 mm

lichte Weite: 3000 mm

• Gewicht: ca. 66 kg

lichte Weite: 4000 mm

• Gewicht: ca. 90 kg

lichte Weite: 5000 mm

• Gewicht: ca. 114 kg

lichte Weite: 6000 mm

• Gewicht: ca. 117 kg

lichte Weite: 7000 mm

• Gewicht: ca. 140 kg
