Ausleger-Rohrschellen aus Stahl Ø 48 – 108 mm, Lochabstand 70 – 900 mm

Mit unseren Ausleger-Rohrschellen aus Stahl montieren Sie Verkehrsschilder seitlich vom Standpfosten als Fahne an.

Dank der Einarmschellen lassen sich die Verkehrszeichen auch an engen Stellen im Straßenverkehr gut sichtbar befestigen.

Eigenschaften Ausleger-Rohrschellen

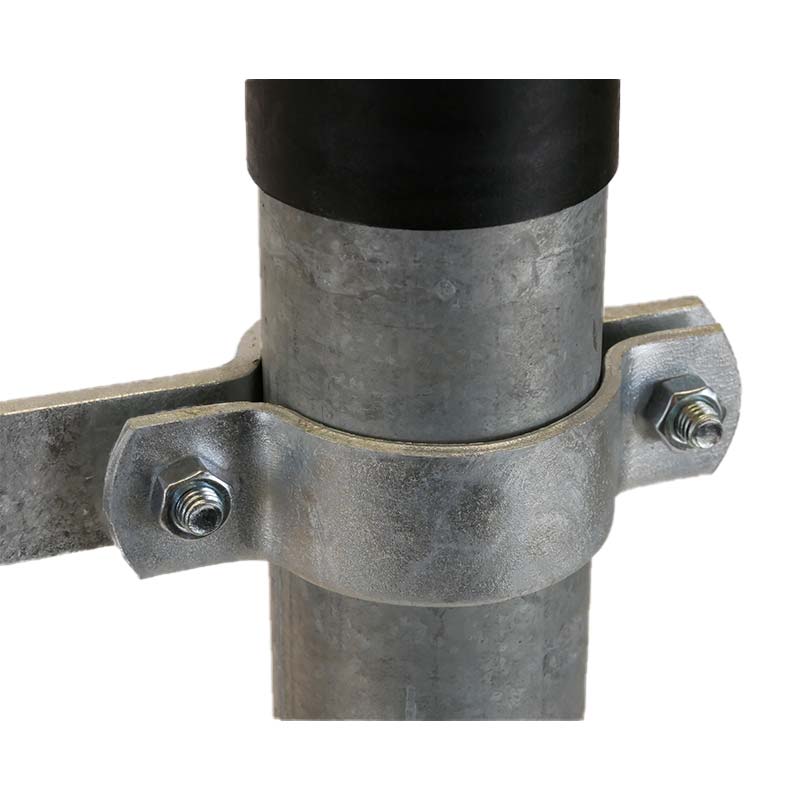

Bei den Auslegerschellen werden 2 verzinkte Schrauben M8 x 25 und Muttern zur Montage von Vorder- und Rückteil mitgeliefert. Bei Bedarf liefern wir auch Edelstahlschrauben V2A.

Maße Ausleger-Rohrschellen

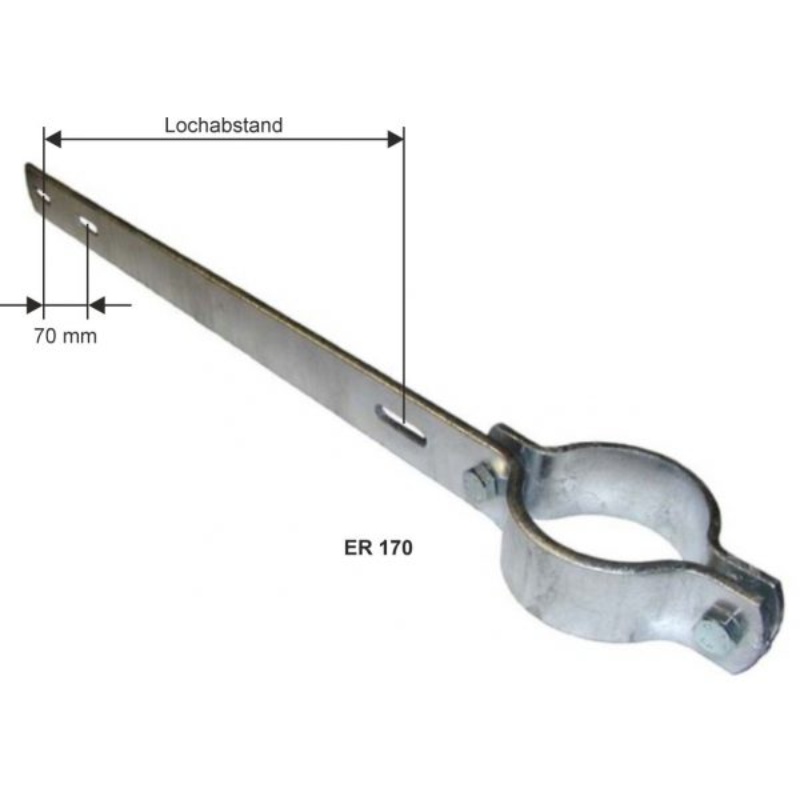

Wir bieten die Ausleger-Schilderschellen für Rundmasten mit Ø 48, 60, 76, 89 und 108 mm an. Die Lochabstände von 70 bis 900 mm eignen sich für verschiedene Schildergrößen. Die Gesamtlänge unterscheidet sich je nach Modell und Artikelnummer:

Ø 48 mm

• ER48/70: ca. 121 mm
• ER48/350: ca. 522 mm
• ER48/500: ca. 662 mm
• ER48/700: ca. 865 mm
• ER48/900: ca. 1063 mm

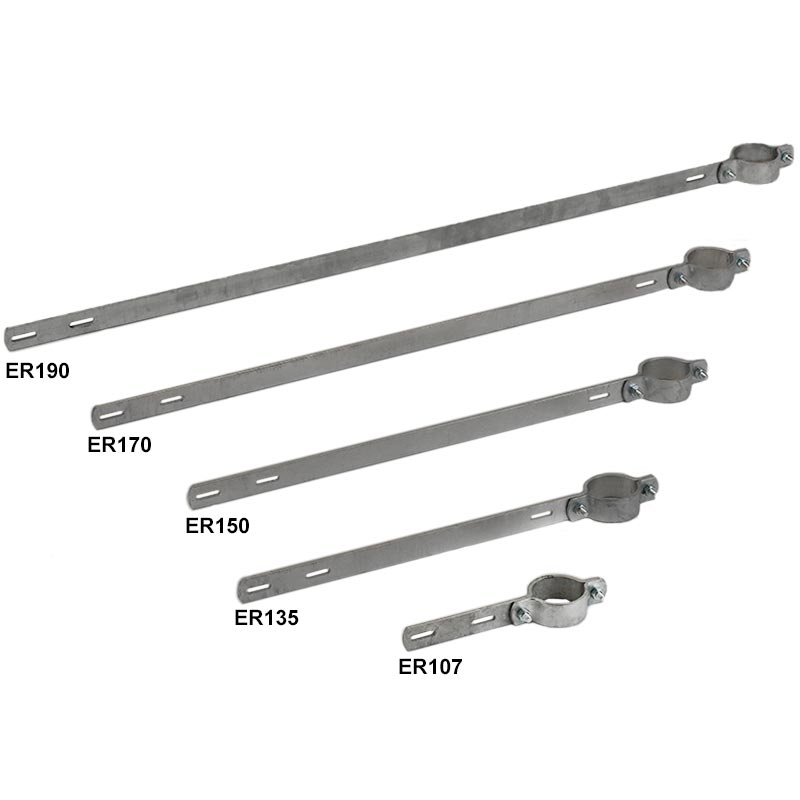

Ø 60 mm

• ER107: ca. 246 mm
• ER135: ca. 528 mm
• ER150: ca. 677 mm
• ER170: ca. 879 mm
• ER190: ca. 1078 mm

Ø 76 mm

• ER307: ca. 272 mm
• ER335: ca. 544 mm
• ER350: ca. 695 mm
• ER370: ca. 894 mm
• ER390: ca. 1093 mm

Ø 89 mm

• ER507: ca. 298 mm
• ER535: ca. 566 mm
• ER550: ca. 712 mm
• ER570: ca. 916 mm
• ER590: ca. 1117 mm

Ø 108 mm

• ER607: ca. 333 mm
• ER635: ca. 587 mm
• ER650: ca. 739 mm
• ER670: ca. 929 mm
• ER690: ca. 1131 mm

Wie montiere ich die Ausleger-Rohrschellen?

Die Schilderhalter eignen sich für gelochte Schilder in Flachform. Die Montage geht schnell und einfach.

• Schellen auf das Schild legen und ausrichten,
• notwendige Löcher markieren,
• von der bedruckten Seite des Schildes aus bohren,
• bei Aluminiumblech 2 oder 3 mm: Löcher auf der Rückseite entgraten,

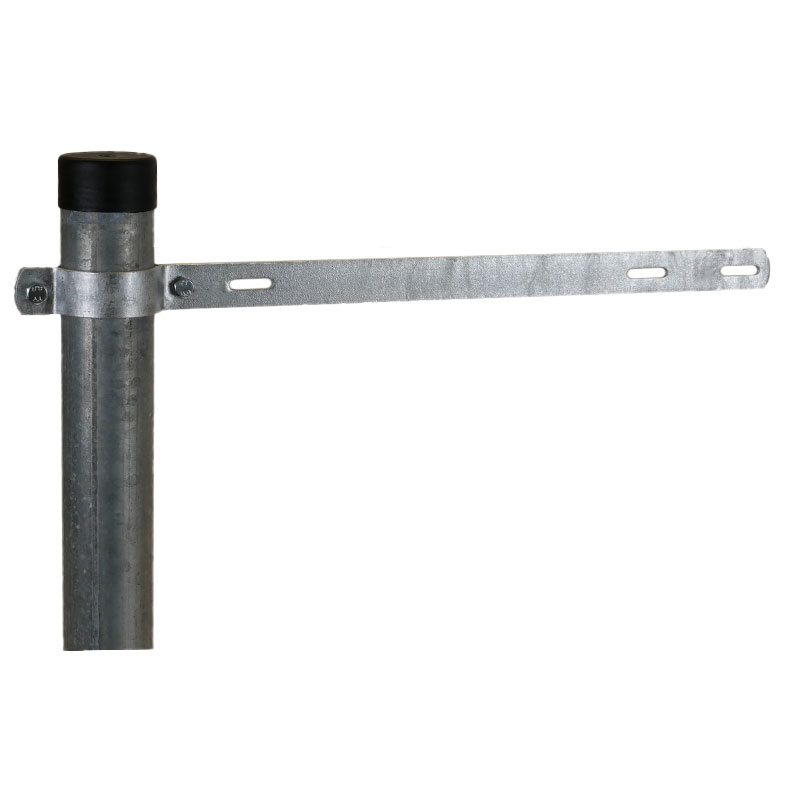

• Schelle am Flachschild anschrauben und Beschilderung am Pfosten montieren.

Wir empfehlen Ihnen 2 Ausleger-Rohrschellen – oben und unten – pro Verkehrszeichen als Schilderschelle zum Montieren.

Auslegerschellen für Pfostendurchmesser 42 und 133 mm sind auf Anfrage ebenfalls lieferbar. Bitte kontaktieren Sie uns.

Montagebedarf Ausleger-Rohrschellen

Für die Schildermontage an den Ausleger-Rohrschellen benötigen Sie Schilderschrauben Sechskant M6 mit Muttern. Bei Bedarf bitte separat bestellen.
